- UPC
Zócalo LGA1700: Compatibilidad con procesadores Intel ® Core™, Pentium ® Gold y Celeron ® de 14.ª, 13.ª y 12.ª generación.
La caché L3 varía según la CPU
(consulte la “Lista de CPU compatibles” para obtener más información).
Conjunto de chips
Conjunto de chips Intel® B760 Express
Memoria
Soporte para módulos de memoria DDR4 3200/3000/2933/2666/2400/2133 MT/s
2 zócalos DIMM DDR4 que admiten hasta 64 GB (capacidad de DIMM individual de 32 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Soporte para módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
Soporte para módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Consulte la “Lista de compatibilidad de memoria” para obtener más información).
Gráficos integrados
Procesador de gráficos integrado: compatibilidad con gráficos Intel® HD :
– 1 puerto D-Sub, que admite una resolución máxima de 1920 x 1200 a 60 Hz
– 1 puerto HDMI, que admite una resolución máxima de 4096 x 2160 a 60 Hz
x Soporte para la versión HDMI 2.1 y HDCP 2.3.
xx Soporte para puertos compatibles con HDMI 2.1 TMDS nativos.
(Las especificaciones gráficas pueden variar según el soporte de la CPU).
Audio
CODEC de audio Realtek® Audio
de alta definición
de 2/4/5.1/7.1 canales
x Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para ver los ajustes de audio.
Soporte para salida S/PDIF
Red local
Chip LAN Realtek® GbE (1 Gbps/100 Mbps)
Ranuras de expansión
CPU:
– 1 ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x16
x La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe.
Chipset:
– 1 ranura PCI Express x1, compatible con PCIe 3.0 y funcionando a x1
Interfaz de almacenamiento
CPU:
– 1 conector M.2 (Socket 3, clave M, soporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
– 1 conector M.2 (Socket 3, clave M, soporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
– 4 conectores SATA 6Gb/s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
USB
Chipset:
– 6 puertos USB 3.2 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
– 6 puertos USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los encabezados USB internos)
Conectores de E/S internos
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX de 12 V y 8 pines
1 encabezado de ventilador de CPU
2 encabezados de ventilador de sistema
1 encabezado de tira de LED RGB
2 conectores M.2 Socket 3
4 conectores SATA de 6 Gb/s
1 encabezado de panel frontal
1 encabezado de audio de panel frontal
1 encabezado de salida S/PDIF
1 encabezado USB 3.2 Gen 1
2 encabezados USB 2.0/1.1
1 encabezado de módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 encabezado de puerto serie
1 puente Clear CMOS

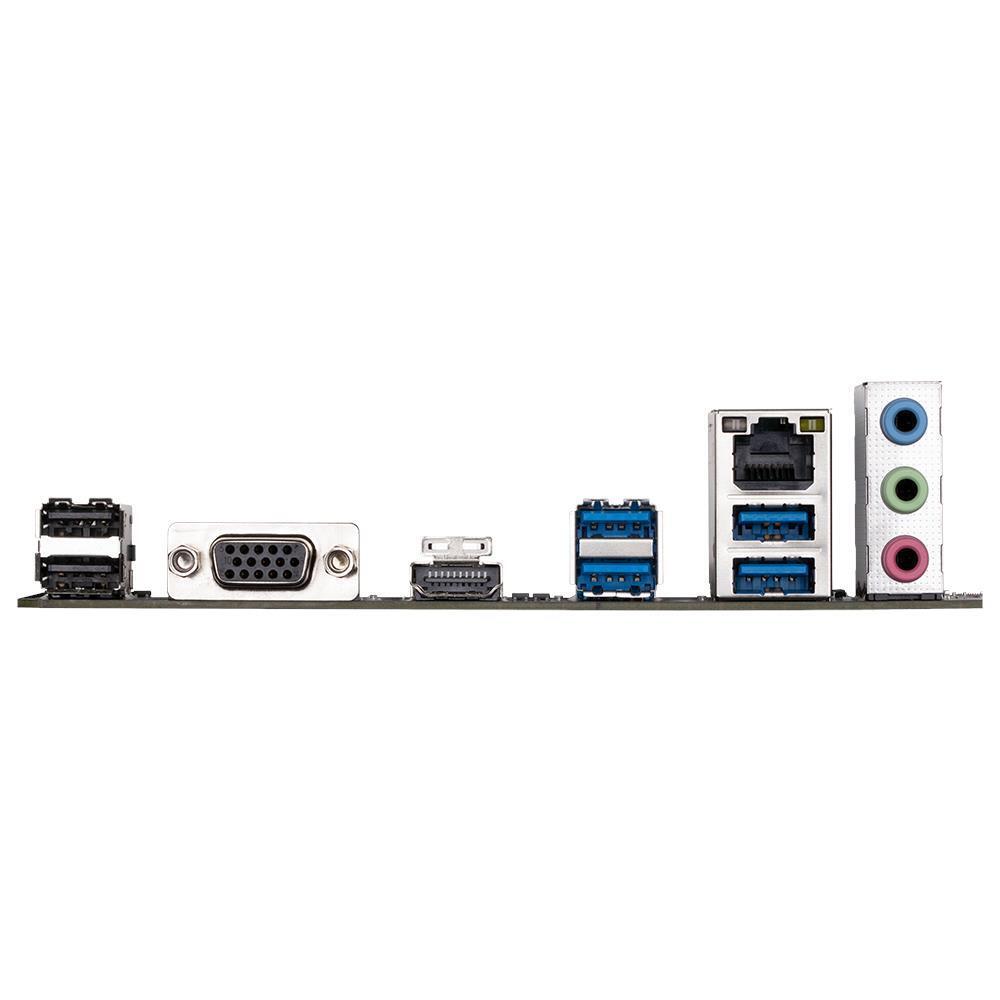

Conectores del panel posterior
2 puertos USB 2.0/1.1
1 puerto D-Sub
1 puerto HDMI
4 puertos USB 3.2 Gen 1
1 puerto RJ-45
3 conectores de audio
Controlador de E/S
Chip controlador de E/ S iTE®
Monitoreo de hardware
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección de caudal de enfriamiento de agua
Advertencia de falla del ventilador
Control de velocidad del ventilador
x La compatibilidad de la función de control de velocidad del ventilador dependerá del enfriador que instale.
BIOS
1 x 128 Mbit flash
Uso de AMI UEFI BIOS con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
Soporte para el Centro de Control de GIGABYTE (GCC)
x Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas por cada aplicación también pueden variar según las especificaciones de la placa base.
Soporte para Q-Flash
Software incluido
Software de gestión de ancho de banda LAN Norton ® Internet Security (versión OEM)
Sistema operativo
Soporte para Windows 11 de 64 bits
Soporte para Windows 10 de 64 bits
Factor de forma
Factor de forma Micro ATX; 23,0 cm x 21,5 cm
