- Característica única
ASRock Super Alloy
- Premium 50A Power Choke
- Sapphire Black PCB- PCB
de tela de vidrio de alta densidad ASRock Ultra M.2 (PCIe Gen3 x4 y SATA3)
ASRock Full Spike Protection (para todos los puertos USB, Audio, LAN)
ASRock Live Update APP Shop
CPU
- Compatible con los procesadores de escritorio AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 y 5000 G-Seriesx
- 6 Diseño Power Phase
xConsulte la lista de compatibilidad de CPU para obtener más información.
Conjunto de chips
- AMD PRO565
Memoria
- Tecnología
de memoria DDR4 de doble canal: 2 ranuras DIMM DDR4
: las CPU de la serie AMD Ryzen (Vermeer) admiten DDR4 4600 + (OC) / 4533 (OC) / 4466 (OC) / 4400 (OC) / 4333 (OC) / 4333 (OC) / 4266 (OC) / 4200 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búferx
- Las CPU de la serie AMD Ryzen (Matisse) admiten DDR4 4600 + (OC) / 4533 (OC) / 4466 (OC) / 4400 (OC) / 4333 (OC) / 4333 (OC) / 4266 (OC) / 4200 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búferx
- Las APU de la serie AMD Ryzen (Cezanne) son compatibles con DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000( OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búferx
- Las APU de la serie AMD Ryzen (Renoir) admiten DDR4 4733 + (OC) / 4666 (OC) / 4600 (OC) / 4533 (OC) ) / 4466 (OC) / 4400 (OC) / 4333 (OC) / 4266 (OC) / 4200 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búferx
- Las APU de la serie AMD Ryzen (Picasso) son compatibles con DDR4 3533+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 sin ECC, memoria sin búferx
- Capacidad máxima de la memoria del sistema: 64 GBxx-
Admite módulos de memoria Extreme Memory Profile (XMP
)- Contacto de oro de 15 µ en ranuras DIMMx
xPara las APU de la serie Ryzen (Picasso, Cezanne y Renoir), ECC solo es compatible con CPU PRO.
Consulte la siguiente tabla para conocer la compatibilidad con la frecuencia de memoria que no es XMP de AMD. Para más detalles.
CPUs de la serie Ryzen (Vermeer):
CPUs de la serie Ryzen (Matisse):
APUs de la serie Ryzen (Cezanne):
APUs de la serie Ryzen (Renoir):
CPUs de la serie Ryzen (Picasso):
SR: DIMM de un solo rango, 1Rx4 o 1Rx8 en la etiqueta
del módulo DIMMDR: DIMM de doble rango, 2Rx4 o 2Rx8 en la etiqueta
del módulo DIMMxxDebido a la limitación del sistema operativo, el tamaño real de la memoria puede ser inferior a 4 GB para la reserva de uso del sistema en el sistema operativo Windows® de 32 bits. Para el sistema operativo Windows® de 64 bits con CPU de 64 bits, no existe tal limitación.
BIOS
- BIOS legal UEFI AMI de 128 Mb con soporte
GUI - Soporta "Plug and Play"
- Eventos
de activación de cumplimiento de ACPI 5.1 - Soporta jumperfree
- Soporte
SMBIOS 2.3- CPU, VDDCR_SOC de CPU, DRAM, VDDP Ajuste múltiple de voltaje
Grafismo
- Gráficos AMD Radeon™ serie Vega integrados en APU de la serie Ryzenxx El soporte real puede variar según la CPU:
DirectX 12, Pixel Shader 5.0
, memoria compartida predeterminada de 2 GB. La memoria compartida máxima admite hasta 16 GB. x
- Salida de gráficos dual: admite puertos D-Sub y HDMI mediante controladores de pantalla independientes
- Admite HDMI 2.1 con una resolución máxima de hasta 4K x 2K (4096x2160) @ 60Hz
- Admite D-Sub con una resolución máxima de hasta 1920x1200 @ 60Hz
- Admite sincronización labial automática, color profundo (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con puerto HDMI 2.1 (se requiere un monitor HDMI compatible)
- Admite HDR (alto rango dinámico) con HDMI 2.1
- Compatible con HDCP 2.3 con puerto HDMI 2.1x Picasso es compatible con HDCP 2.2 con puerto
HDMI 2.0 - Admite reproducción 4K Ultra HD (UHD) con puerto
HDMI 2.1 - Compatible con Microsoft PlayReady
xLa memoria compartida máxima de 16 GB requiere 32 GB de memoria del sistema instalada.
Audio
- Audio HD de 7.1 canales (códec de audio Realtek ALC887/897):
admite protección contra sobretensiones
LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Soporta Wake-On-LAN-
Soporta protección
Lightning/ESD- Soporta Ethernet de bajo consumo 802.3az
- Soporta PXE
Ranuras
CPU:
- 1 ranura PCIe 4.0 x16 (PCIE2), admite modo x16 x
Chipset:
- 1 ranura PCIe 3.0 x1 (PCIE1)
xAdmite SSD NVMe como discos de arranque Cuando se utilizan ciertas tarjetas gráficas
NVIDIA® RTX 4060 en esta placa base, PCIE2 se ejecutará en modo PCIe 3.0.
Almacenamiento
CPU:
- 1 x Socket Ultra M.2 (M2_1, Key M), compatible con los modos SATA3 6.0 Gb/s y PCIe Gen3x4 (32 Gb/s) tipo 2242/2260/2280 x
Chipset:
- 4 conectores SATA3 6.0 Gb/s
xSoporta SSD NVMe como discos de
arranque SSD NVMe no es compatible con los
procesadores AMD Athlon™ 3000G Soporta el kit ASRock U.2
INCURSIÓN
- Soporta RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA
Conector
- 1 x Cabezal TPM SPI
- 1 x Cabezal de puerto COM
- 1 x Cabezal de altavoz e intrusión de chasis
- 1 x Conector de ventilador de CPU (4 pines)x
- 2 x Conectores de ventilador de chasis (4 pines) (Control inteligente de velocidad del ventilador)xx
- 1 x Conector
de alimentación ATX de 24 pines- 1 x Conector
de alimentación de 4 pines y 12 V- 1 x Conector
de audio del panel frontal- 2 x Cabezales USB 2.0 (Admite 4 puertos USB 2.0) (Admite protección ESD)
- 1 x Cabezal USB 3.2 Gen1 (Admite 2 puertos USB 3.2 Gen1) (Admite protección ESD)
xEl conector del ventilador de la CPU admite el ventilador de la CPU con una potencia máxima del ventilador de 1 A (12 W).
xx El ventilador del chasis admite el ventilador del enfriador de agua con una potencia máxima del ventilador de 1 A (12 W).
CHA_FAN2 puede detectar automáticamente si el ventilador de 3 o 4 pines está en uso.

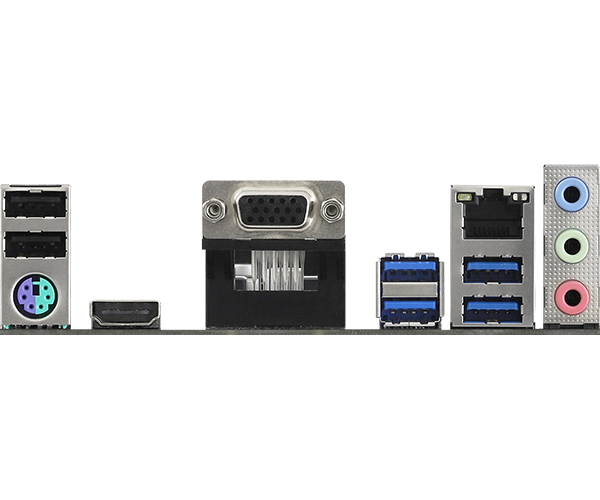

E/S del panel trasero
- 1 x Puerto
de ratón/teclado PS/2- 1 x Puerto
D-Sub- 1 x Puerto
HDMI- 2 x Puertos USB 2.0 (Soporta Protección ESD)
- 4 x Puertos USB 3.2 Gen1 (Soporta Protección ESD)
- 1 x Puerto LAN RJ-45 con LED (LED ACT/LINK y LED SPEED)
- Conectores de audio HD: Entrada de línea / Altavoz frontal / Micrófono
Software y UEFI
Software
- Utilidad de la placa base ASRock (A-Tuning)
- ASRock XFast LAN
UEFI-
ASRock Full HD UEFI-
ASRock Instant Flash
xEstas utilidades se pueden descargar desde ASRock Live Update APP Shop.
Accesorios
- 1 x Escudo
de E/S - 1 x Manual
de usuario - 2 x Cables de datos
SATA - 1 x Tornillo para zócalo M.2
Hardware Monitor
- Detección de temperatura: CPU, chasis
- Tacómetro del ventilador: CPU, ventiladores
del chasis- Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis por la temperatura de la CPU): CPU, ventiladores
del chasis- Control de velocidad múltiple del ventilador: CPU, ventiladores
del chasis- Detección
de CAJA ABIERTA- Monitoreo de voltaje: +12 V, +5 V, +3,3 V, CPU Vcore
Factor de forma
- Factor de forma Micro ATX: 9,0 pulgadas x 7,9 pulgadas, 23,0 cm x 20,1 cm
, diseño de condensador sólido
Sistema operativo
- Microsoft Windows® 10 de 64 bits / 11 de 64 bits
Certificaciones
- Preparado para FCC, CE
para ErP/EuP (se requiere una fuente de alimentación preparada para ErP/EuP)
